ドライブレコーダー取付け・取外し

1

ドライブレコーダーの取付け準備

以下の物品を使用いたしますので、お手元にご用意をお願いいたします。
※右手上部に取付けが困難な場合は、ルームミラーの裏側に取付けます。

ドライブレコーダー

ドライブレコーダー

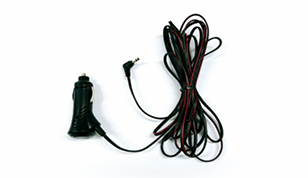

電源コード

電源コード

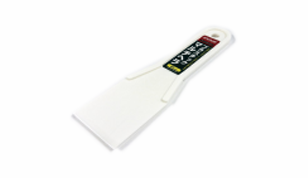

取付け・取外し用ヘラ

取付け・取外し用ヘラ

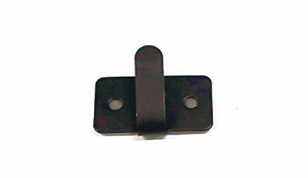

コードクリップ

コードクリップ

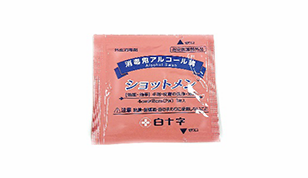

脱脂シート

脱脂シート

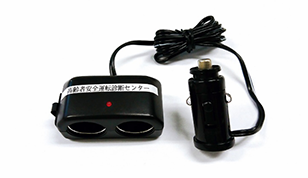

2連シガーソケット
(希望者のみ)

2連シガーソケット (希望者のみ)
2

ドライブレコーダーの取付け位置を決める

運転席の右手上部に取付けます。

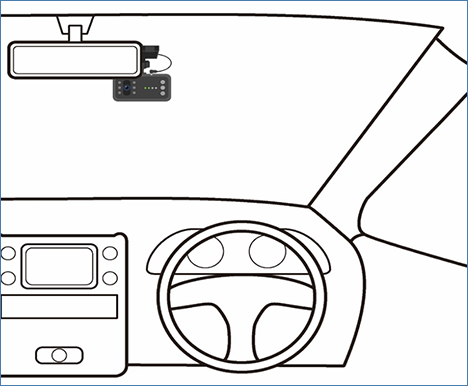

※右手上部に取付けが困難な場合は、ルームミラーの裏側に取付けます。

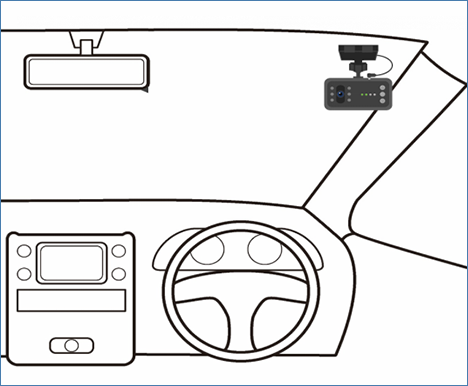

ドライブレコーダーの取付け位置を決める
ドライブレコーダーの取付け位置を決める

診断に支障が出る場合がございますので、
 なるべく右手上部への取付けをお願いします。

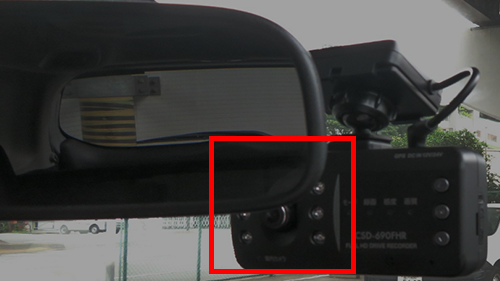

右手上部に取付けが困難な場合は、ルームミラーの裏側に取付けます。

右手上部に取り付けが困難な場合は、ルームミラーの裏側に取り付けます
右手上部に取り付けが困難な場合は、ルームミラーの裏側に取り付けます

運転席から見て、ドライブレコーダーのレンズがルームミラーで隠れないようにしてください。

3

電源コードの配線(収納方法)

赤線のように配線を行います。

電源コードの配線(収納方法)

電源コードをドライブレコーダーの 「DC IN 12V/24V」に差し込みます 。

電源コードをドライブレコーダーの 「DC IN 12V/24V」に差し込みます

上部の配線はルーフパネル内に指やヘラでコード押して、埋め込みます。

※困難な場合はビニールテープなどで固定してください。
※ 困難な場合はビニールテープ等で固定してください
※ 困難な場合はビニールテープ等で固定してください
電源コードの配線(収納方法)

助手席側のゴムパッキンに指やヘラで押し込んでコードを収納します。

※ 困難な場合はビニールテープ等で固定してください
助手席のドアを開けながらの作業で、足元まで這わせます
助手席のドアを開けながらの作業で、足元まで這わせます
助手席のドアを開けながらの作業で、足元まで這わせます
助手席のドアを開けながらの作業で、足元まで這わせます

助手席のドアを開けながら作業し、足元まで這わせます。

足元まで這わせたら、シガーソケットに電源を差し込みます。

2連シガーソケットをご希望の方は、2連シガーソケットを差してから電源を差してください。

足元まで這わせたら、シガーソケットに電源を差し込みます
足元まで這わせたら、シガーソケットに電源を差し込みます
足元まで這わせたら、シガーソケットに電源を差し込みます
足元まで這わせたら、シガーソケットに電源を差し込みます

余ったコードはコードクリップを使って助手席の足元に這わせたり、
束ねてフロアマットの裏に隠したりします。

4

簡易版 電源コードの配線(収納方法)

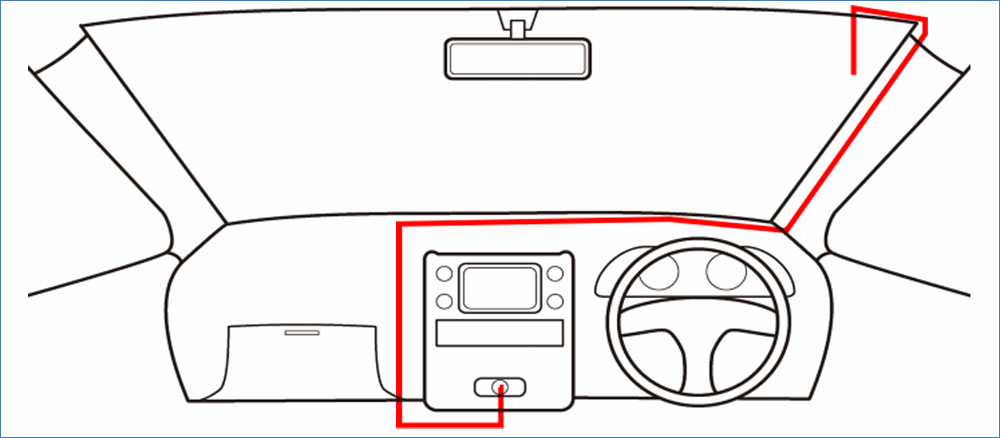

赤線のように配線を行います。

赤線のように配線を行います

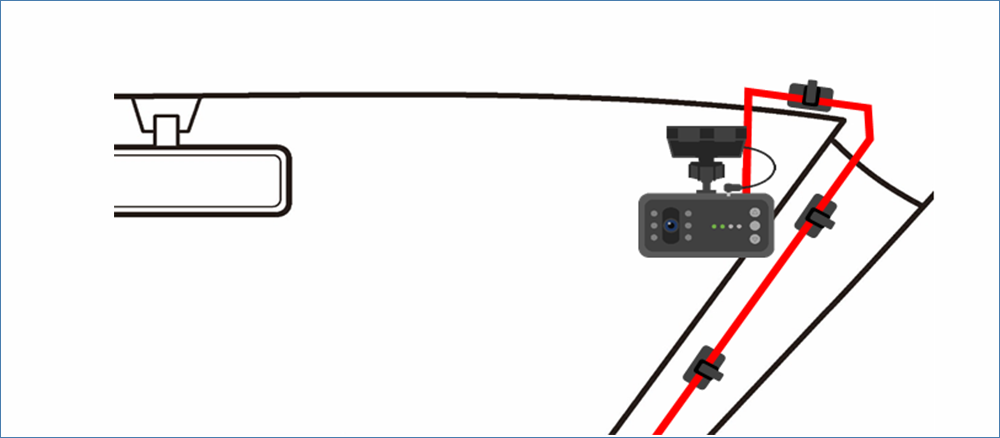

上部からピラーにかけての配線はクリップや養生テープなどで固定します。

上部からピラーにかけての配線はクリップやガムテープ(養生テープ等)で固定します

ピラーからダッシュボードの奥側に通しクリップや養生テープなどで固定します。
助手席側に這わせたら、そのままシガーソケットへ差し込んでください。

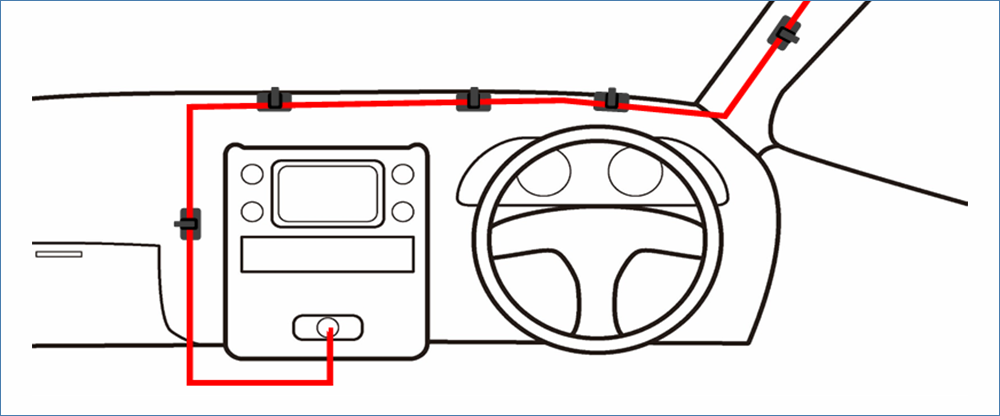

ピラーからダッシュボードの奥側に通しクリップやガムテープ(養生テープ等)で固定します。  助手席側に這わせたら、そのままシガーソケットへ差し込んでください。

ドライブレコーダーが水平になるように、
フロントガラスに合わせて角度を調整してください。
角度調整ノブを回すと緩めたり締めたりできます。

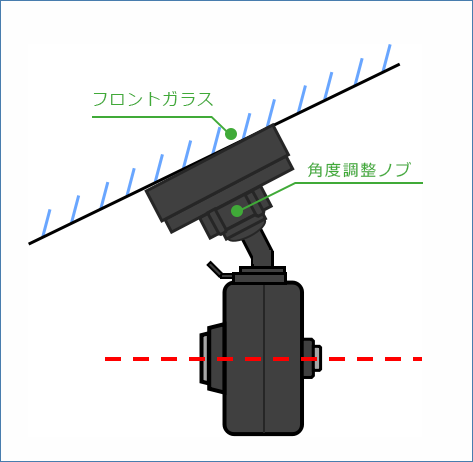

  • ドライブレコーダーが水平になるように、 フロントガラスに合わせて角度を調整してください 角度調整ノブを回すと緩めたり締めたりできます

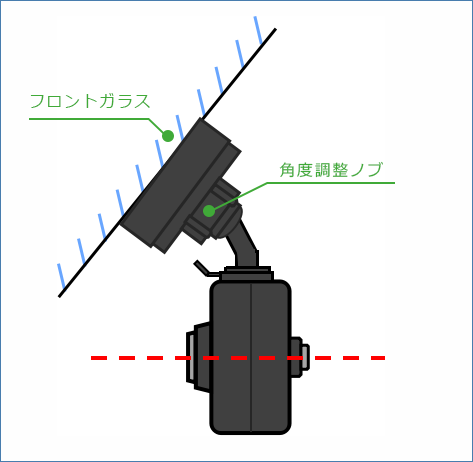

  • ドライブレコーダーが水平になるように、 フロントガラスに合わせて角度を調整してください 角度調整ノブを回すと緩めたり締めたりできます
5

ドライブレコーダーの取外し

  • 1、配線は取付けた順と逆の手順で外します。
  • 2、電源コードを抜きます。
  • 3、取付け・取外しヘラを使ってドライブ
      レコーダーをフロントガラスから取外します。
  • 4、残ったシールは指やヘラで取り、
      ウェットティッシュなどで拭き取ります。
ドライブレコーダーの取り外し

ご自身での取付けが難しいと感じる場合、ドライブレコーダー取付け・取外しサービスをご用意していますので、高安診サポートダイヤル(TEL:03-4510-5993)までご連絡ください。

ドライブレコーダー取付けサービスの工賃などはお客様ご自身の負担となりますので、予めご了承ください。
